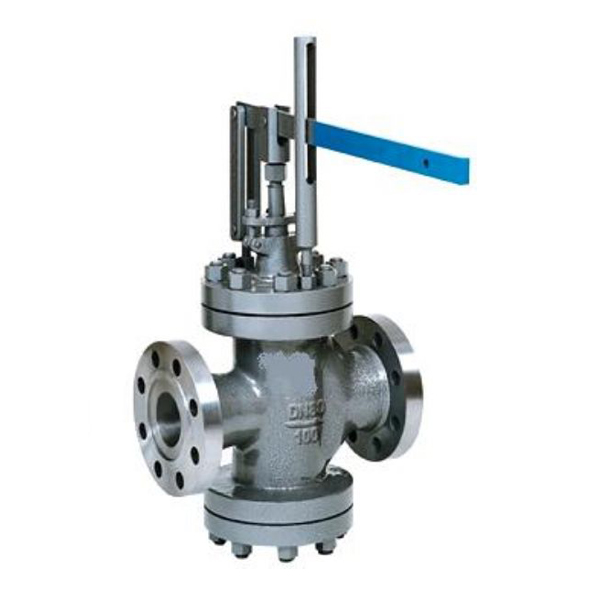

Y45H/Y杠桿式蒸汽減壓閥

杠桿式蒸汽減壓閥結構特點

    減壓閥主要由閥體、閥座、閥瓣等零件組成，采用雙閥座、雙錐體閥瓣的結構。采用壓力平衡式閥瓣、升降調節。其調節機構采用扛桿式，可配用DKJ型或其它型角行程電動執行器，實現遙控和自動控制。
    本系列產品的減壓比用到0.6較為合適。
    本產品主要用于蒸汽管路，調節壓力。廣泛應用在熱電聯產、輕紡、印染、石化、制糖等行業。

杠桿式蒸汽減壓閥主要技術參數和性能指標

杠桿式蒸汽減壓閥主要零件材料

杠桿式蒸汽減壓閥v流量系數(Cv)

杠桿式蒸汽減壓閥外形尺寸(PN1.6-4.0)

杠桿式蒸汽減壓閥外形尺寸 (PN6.4-16.0) 單位：mm

如有需要請參照以下減壓閥調壓步驟

  1關閉減壓閥前的閘閥，開啟減壓閥后的閘閥，制造下游低壓環境將調節螺釘按逆時針旋轉至上位置（相對低出口壓力），然后關閉減壓閥后閘閥；

  2慢慢開啟減壓閥前的閘閥至全開；

  3順時針慢慢旋轉調節螺釘，將出口壓力調至所需要的壓力（以閥后表壓為準），調整好后，將鎖緊；

  4螺母鎖緊打開減壓閥后閘閥；

  5如在調整時出口壓力高于設定壓力，須從第一步開始重新調整，即只能從低壓向高壓調。

減壓閥訂貨注意事項：

減壓閥選型時應注意口徑,使用介質,閥前壓力,閥后壓力,閥后設定壓力,大流量/每小時,確定閥門尺寸,連接方式,法蘭標準,

大行程,開啟行程,流量調節比,壓力波動（精度）壓力,溫度對應比,大耐溫,閥體材質,壓力等,內泄漏率,內部閥體結構,工

作原理,安裝說明等相關技術資料.

當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們 尼威閥門 公司的專家為您審核把關.
