J61Y焊接式針型閥

質量穩定：實行全過程質量監控，細致入微，
全方位檢測！

價格合理：高效內部成本控制，減少了開支，
讓利于客戶！

交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！

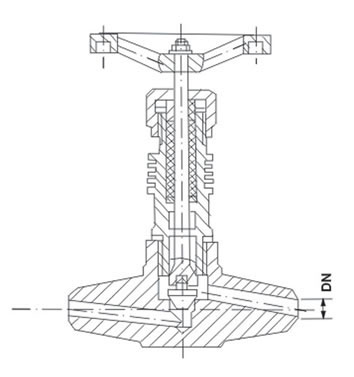

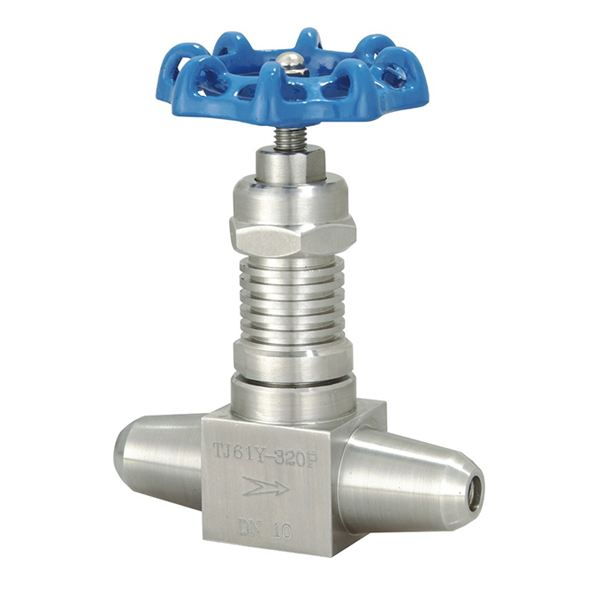

產品說明書下載針型閥實物圖產品安裝圖紙

J61Y焊接式針型閥概述

針型閥是儀表測量管路系統中重要組成部分，該閥主要有截止閥和球閥，其作用是開啟或切斷管道通路。該閥的閥芯就是一個很尖的圓錐體，好象針一樣插入閥座，比其他類型的閥門能夠耐受更大的壓力，該閥的密封性良好，一般用于較小流量，較高壓力的氣體或液體（如蒸汽、油品）介質的密封。

J61Y焊接式針型閥主要零件材料Materials for main parts
設計與制造：GB/T12223-89
焊接尺寸：JB/T 1751-75
結構長度：GB12221
檢驗與實驗：GB/T13927

零件名稱 Part name	閥桿、閥蓋、螺栓Body,Bonnet bolt	閥桿、閥瓣密封圈Stem,Disc,Gasket	填料 Packing	墊片 Gasket	手柄 Hande
J63Y-170V	鉻鎳不銹鋼Cr.NiStainlesss steel	不銹鋼 Stainless steel	聚四氧乙稀、柔性石墨PTEF,Soft graphite	橡膠石棉板Latex asbestos	優質碳鋼 High grade Garbon steelll

J61Y焊接式針型閥主要性能規范Chief property and specifieation

型號 Type	公稱壓力 (MPa) Nominal pressure	試驗壓力PS(MPs) Test pressure			工作壓力(MPa) Working pressure	工作溫度(℃) Working temperature	適用介質Applicable mediun
型號 Type	公稱壓力 (MPa) Nominal pressure	殼體Shell	密封（液）Seal	密封（氣）Seal	工作壓力(MPa) Working pressure	工作溫度(℃) Working temperature	適用介質Applicable mediun
J613-170V	24.0	7.0	17.6	0.6	17.0	V≤570℃	電站、石油氣、水、油品等 Petroleun gas, Oil etc.
FJ63Y-160p	24.0	16.0	17.6	0.6	16.0	P≤200℃
T63Y-320	24.0	16.0	17.6	0.6	16.0	C≤200℃
T63Y-320	24.0	16.0	17.6	0.6	16.0	C≤200℃
